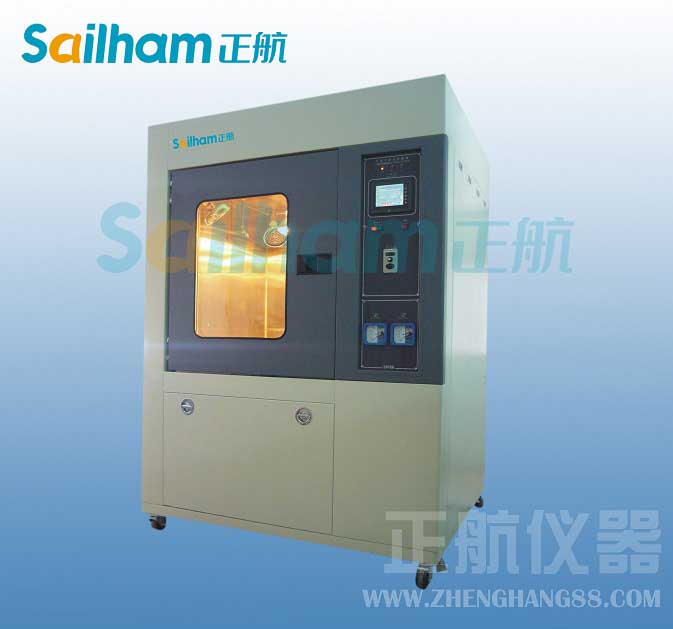

济宁淋雨试验箱箱体结构：
淋雨测试箱箱体外壳材料采用钢板静电喷涂处理，内胆材料采用不锈钢光板大面积可视玻璃门，便于观测试验箱体内被测试样状况。底部采用高品质可固定式PU活动轮，方便用户搬移。

济宁淋雨试验箱结构特征：
1、下水道：设计在箱体底部可以迅速排放，不会积水。
2、预留外接电缆接口。
3、温度仪表：国产汇帮
4、电机：进口国外，功率约370W
5、水泵：提供有压力的试验水源
6、流量计：水流量计量
7、门：大屏可视钢化玻璃门，随时观察试验状况
8、减速机构：调速电机，OM，90W/100W
9、摆管摆动：通过电机/变频器（施耐德）驱动减速器/偏心轮机构/齿条齿轮等机械传动实现。利用变频器调节次数（单位时间内）通过偏心机构调整所需要得角度。
10、旋转工作台：台面为PVC硬制班板（耐腐蚀板）电机带动蜗轮减速机旋转，用变频器调速，调整合适的转速。可以正反转，时间以及转速可调。
11、箱体材料：均为SUS304不锈钢板制成，工作室或其它有接触水的部分均为不锈钢板或铜质材料制作。
12、喷嘴：根据试件的大小，箱体的内容积决定摆管的弯曲半径。喷嘴为可折式专用喷嘴，喷孔可根据标准要求的孔径随时更换，可调节喷水方向，使射出的水滴均匀，流量充足
13、供水箱：不锈钢制储水箱，配有水质过滤器，进水浮球阀，排水阀，加热器：磁片式加热器（国产）。

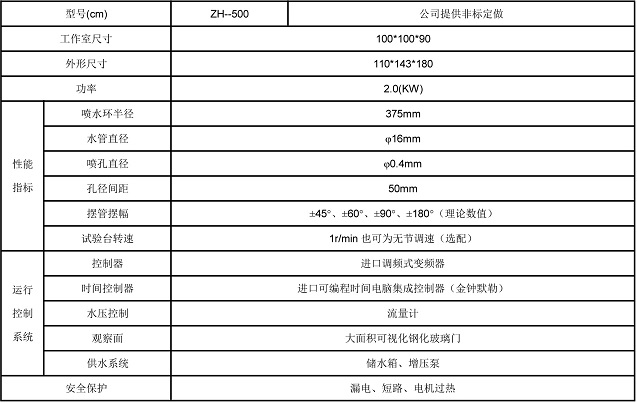

济宁淋雨试验箱技术参数：
水流供水量：10公升
试验时间：9999 min
淋雨测试箱电机：步进电机
喷水管摆动速度：10~15次/分钟
喷水孔的流量：0.06 L/min +5%
型    号：DELX-500A
工作室尺寸（D*W*H mm）：800*800*800
淋雨测试箱喷水环半径：300mm
水管直径：φ16mm
喷水孔径: ф0.4 mm
孔径间距：50 mm
摆管押幅：±45°、±60°、±90°、±135°（理论数值）
摆速调节: 无级调节
淋雨水压：约80Kpa
