正航仪器整理冲击台技术条件
1 范围
本标准规定了冲击台的基本参数、技术要求、检验方法和检验规则等。
本标准适用于负载不大于3000 kg 的冲击台。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的版本。凡是不注日期的引用文件,其版本适用于本标准。
GBT/2611-2007 试验机通用技术要求
BT/6147-2007 试验机包装、包装标志、储运技术要求
3 基本参数与组成
3.1 基本参数
冲击台应给出下列基本参数:
a) 额定负载:
b) 峰值加速度范围:
c) 冲击脉冲持续时间范围:
d) 冲击脉冲波形;
e) 台面尺寸。
3.2 组成
冲击台由以下部分组成:
a) 台体;
b) 测控装置;
c) 辅助装置。
4 技术要求
4.1 环境与工作条件
冲击台在下列环境与工作条件下应能正常工作:
a) 环境温度为5 .C~35 .C ,相对湿度不大于90% (25 .C 时);
b) 周围无影响性能的振动及腐蚀性介质存在:
c) 电源电压的变化范围不超过额定工作电压的:i lO% 。
4.2 冲击台脉冲波形及允许误差

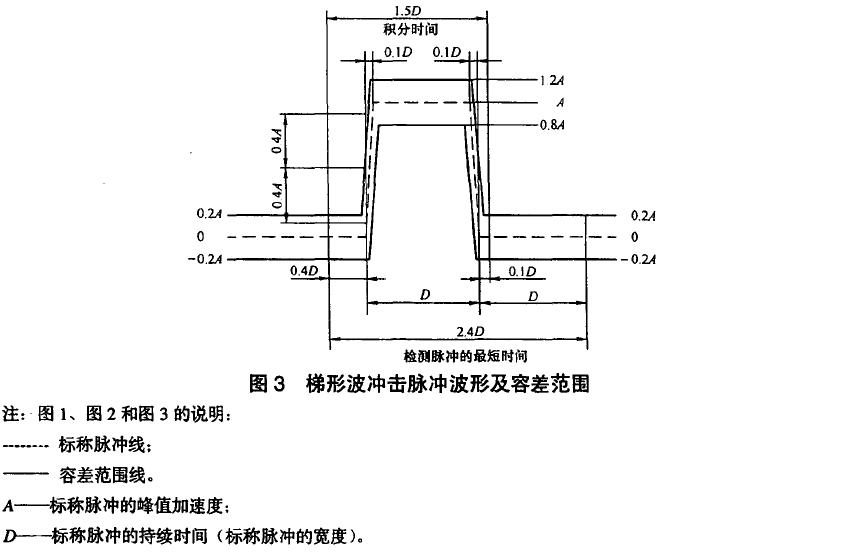

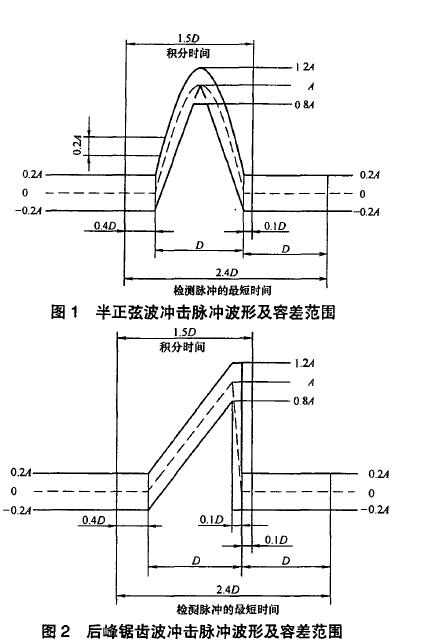

冲击台在规定的工作范围内,应能产生与图1 、图2 和图3 中用虚线表示的半正弦波、后峰锯齿波
和梯形波等三种(或其中一种) "标称加速度时间曲线"冲击脉冲波形。实际冲击脉冲波形应限制在图1 、图2 和图3 中用两条粗实线表示的容差范围内。
4.3 冲击脉冲速度变化量的允许误差
对于所有冲击脉冲波形,实际的速度变化量应在其相应的标称速度变化量的:i 15 %之内。标称速度变化量见附录A 。
4.4 台面横向运动比
在规定的工作范围内,工作台台面中心点上的横向运动比不大于30% 。
4.5 连续冲击次数
在规定的工作范围内,冲击台连续冲击次数不应少于200 次并应能正常工作。
4.6 安全
冲击台各构件强度的设计,要有足够的安全保证,井有保证人身安全的结构。
4.7 外观
冲击台的外观质量要求应符合GB厅2611-2007 中第10 章的规定。
4.8 运输试验
冲击台在包装条件下应进行运输试验,试验后应能正常工作并满足本标准的全部要求。
4.9 噪声
制造者应给出冲击台的工作噪声。
1 范围
本标准规定了冲击台的基本参数、技术要求、检验方法和检验规则等。
本标准适用于负载不大于3000 kg 的冲击台。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的版本。凡是不注日期的引用文件,其版本适用于本标准。
GBT/2611-2007 试验机通用技术要求
BT/6147-2007 试验机包装、包装标志、储运技术要求
3 基本参数与组成
3.1 基本参数
冲击台应给出下列基本参数:
a) 额定负载:
b) 峰值加速度范围:
c) 冲击脉冲持续时间范围:
d) 冲击脉冲波形;
e) 台面尺寸。
3.2 组成
冲击台由以下部分组成:
a) 台体;
b) 测控装置;
c) 辅助装置。
4 技术要求
4.1 环境与工作条件
冲击台在下列环境与工作条件下应能正常工作:
a) 环境温度为5 .C~35 .C ,相对湿度不大于90% (25 .C 时);
b) 周围无影响性能的振动及腐蚀性介质存在:
c) 电源电压的变化范围不超过额定工作电压的:i lO% 。
4.2 冲击台脉冲波形及允许误差
冲击台在规定的工作范围内,应能产生与图1 、图2 和图3 中用虚线表示的半正弦波、后峰锯齿波
和梯形波等三种(或其中一种) "标称加速度时间曲线"冲击脉冲波形。实际冲击脉冲波形应限制在图1 、图2 和图3 中用两条粗实线表示的容差范围内。
4.3 冲击脉冲速度变化量的允许误差
对于所有冲击脉冲波形,实际的速度变化量应在其相应的标称速度变化量的:i 15 %之内。标称速度变化量见附录A 。
4.4 台面横向运动比
在规定的工作范围内,工作台台面中心点上的横向运动比不大于30% 。
4.5 连续冲击次数
在规定的工作范围内,冲击台连续冲击次数不应少于200 次并应能正常工作。
4.6 安全
冲击台各构件强度的设计,要有足够的安全保证,井有保证人身安全的结构。
4.7 外观
冲击台的外观质量要求应符合GB厅2611-2007 中第10 章的规定。
4.8 运输试验
冲击台在包装条件下应进行运输试验,试验后应能正常工作并满足本标准的全部要求。
4.9 噪声
制造者应给出冲击台的工作噪声。
