摆线针轮减速机 产品质量分等
1 范围
本标准规定了摆线针轮减速机(以下简称减速机)的一般要求、质量等级及其指标、抽样和质量等级评定方法。
本标准适用于按JB/T 2982 生产的一级传动减速机,以及针齿中心圆直径与该标准中的机型号相对应的以其他型式代号表示的减速机。
2 引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准版本的可能性。
GB 699—88 碳素结构钢技术条件
GB 5675—85 灰铸铁分级
GB 9439—88 灰铸铁
JB 1255—91 高碳铬轴承钢滚动轴承零件 热处理技术条件
JB/T 2982—94 摆线针轮减速机
JB/T 5288.1—91 摆线针轮减速机 温升测定方法
JB/T 5288.2—91 摆线针轮减速机 清洁度测定方法
JB/T 5288.3—91 摆线针轮减速机 承载能力及传动效率测定方法
JB/T 7253—94 摆线针轮减速机 噪声测定方法
YB(T) 1—80 高碳铬轴承钢
3 一般要求
3. 1 减速机应按JB/T 2982 或经国家规定的有关审批程序批准的标准、图样及技术文件制造。
3. 2 减速机的关键零件材质和热处理要求
a) 摆线轮:材料为高碳铬轴承钢GCr15 或GCr15SiMn,经热处理后硬度为58~62 HRC。允许采用力学性能与其相当的其他材料;
b) 输出轴:材料为45 钢,经热处理后硬度不低于170 HB。允许采用力学性能与其相当的其他材料;
c) 针齿壳:材料为HT200 灰铸铁,应进行时效处理,硬度为170~217HB,抗拉强度σb ≥
200N/mm2(单铸试棒)。
4 减速机的产品质量等级及其指标
减速机按其性能、质量分为合格品、一等品和优等品。

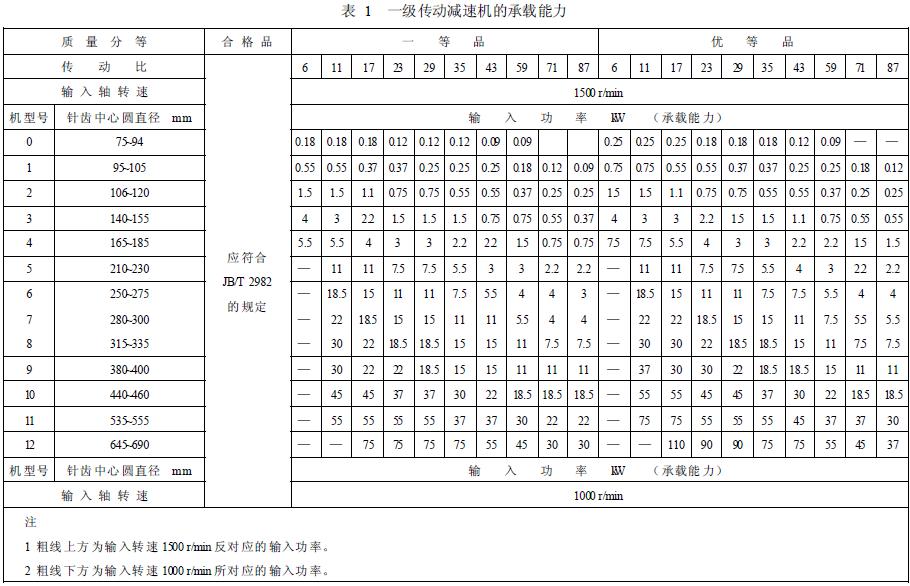

4. 1 减速机承载能力的分等,按表1 的规定。
4. 2 减速机机械传动效率的分等,按表2 的规定。
1 范围
本标准规定了摆线针轮减速机(以下简称减速机)的一般要求、质量等级及其指标、抽样和质量等级评定方法。
本标准适用于按JB/T 2982 生产的一级传动减速机,以及针齿中心圆直径与该标准中的机型号相对应的以其他型式代号表示的减速机。
2 引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准版本的可能性。
GB 699—88 碳素结构钢技术条件
GB 5675—85 灰铸铁分级
GB 9439—88 灰铸铁
JB 1255—91 高碳铬轴承钢滚动轴承零件 热处理技术条件
JB/T 2982—94 摆线针轮减速机
JB/T 5288.1—91 摆线针轮减速机 温升测定方法
JB/T 5288.2—91 摆线针轮减速机 清洁度测定方法
JB/T 5288.3—91 摆线针轮减速机 承载能力及传动效率测定方法
JB/T 7253—94 摆线针轮减速机 噪声测定方法
YB(T) 1—80 高碳铬轴承钢
3 一般要求
3. 1 减速机应按JB/T 2982 或经国家规定的有关审批程序批准的标准、图样及技术文件制造。
3. 2 减速机的关键零件材质和热处理要求
a) 摆线轮:材料为高碳铬轴承钢GCr15 或GCr15SiMn,经热处理后硬度为58~62 HRC。允许采用力学性能与其相当的其他材料;
b) 输出轴:材料为45 钢,经热处理后硬度不低于170 HB。允许采用力学性能与其相当的其他材料;
c) 针齿壳:材料为HT200 灰铸铁,应进行时效处理,硬度为170~217HB,抗拉强度σb ≥
200N/mm2(单铸试棒)。
4 减速机的产品质量等级及其指标
减速机按其性能、质量分为合格品、一等品和优等品。
4. 1 减速机承载能力的分等,按表1 的规定。
4. 2 减速机机械传动效率的分等,按表2 的规定。
