今日课堂:正航仪器讲述什么是不平衡分类
文章出处:正航仪器
人气:
发表时间:2017-01-03
电动机转子质量分布不均匀时,产生了质量中心位移,不平衡质量在旋转时将产生 单边离心力,引起了变化的支承力,电动机运行变得不稳定了,因而产生机械振动。

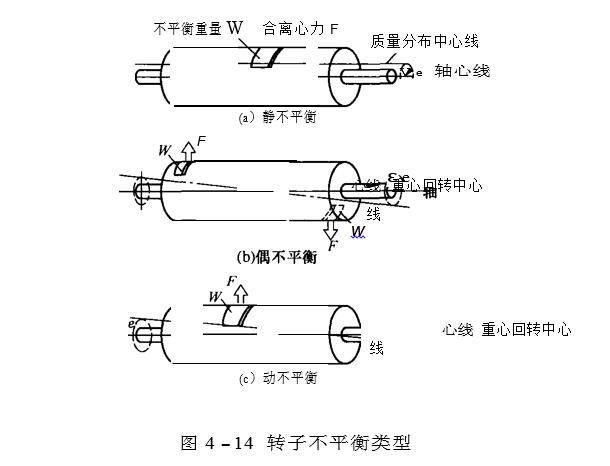

根据不平衡质量分布状态 ,旋转体的不平衡可分静不平衡 ,偶不平衡和动不平衡三种类型。静不平衡是力不平衡 ,转子质量分布中心线和转子回转中心线是平行的,有一个固定的轴心距 e ,如图4 - 14 ( a ) 。偶不平衡在静态时质量分布是平衡的 ,但其质量分布曲线和回转中心线是相交的,旋转时就会在转子两支承点上作用一对相位相反的力,实际上是一对不平衡力偶,其作用原理如图 4 - 14 ( b)所示。但是在多数情况下 ,不平衡重量是不对称分布的,称动不平衡 ,其作用原理是前两种情况的合成 ,如图 4 - 14( C) 所示。

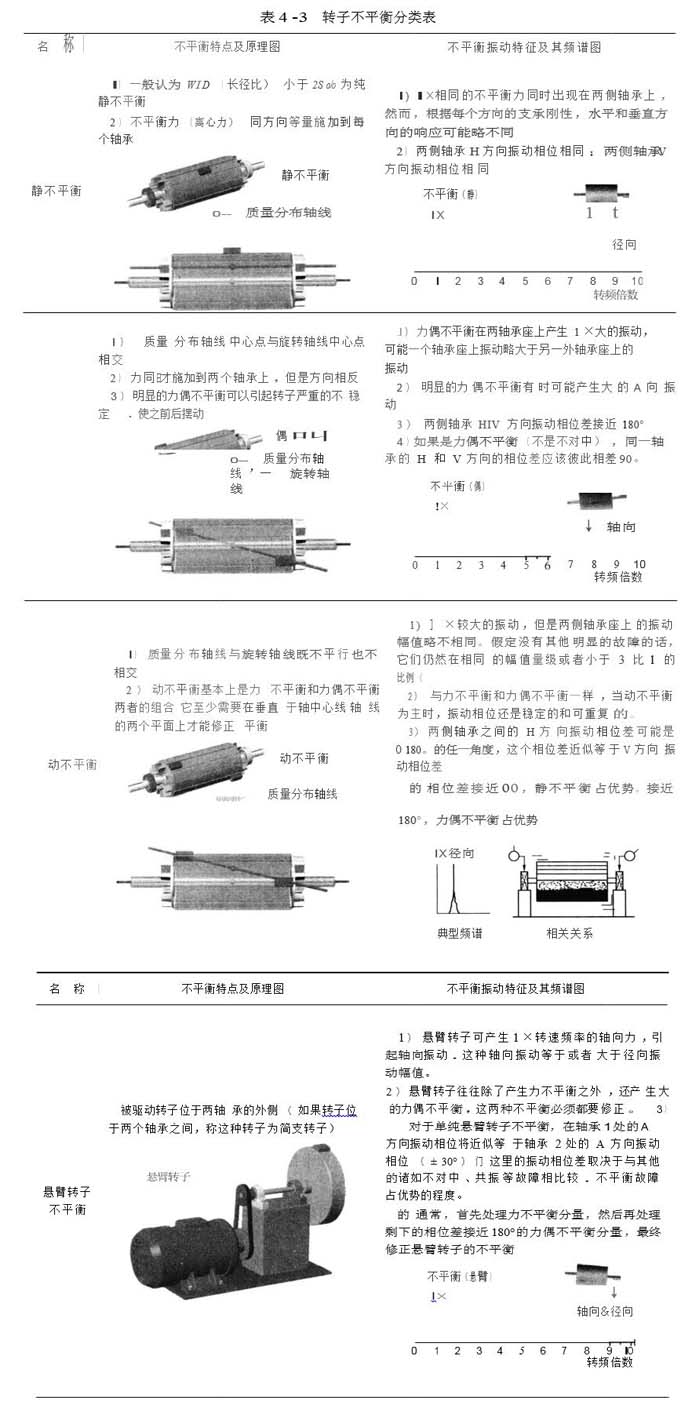

另外,除了以上三种不平衡类型以外,还有一种不平衡叫做悬臂转子的不平衡 ,它 是指被驱动转子位于两轴承的外侧的转子不平衡情况 (如果转子位于两个轴承之间,称这种转子为简支转子) ,不平衡分类如表 4 -3 所示。
(其中H代表水平方向,V代表垂直方向,A 代表轴向) 。
根据不平衡质量分布状态 ,旋转体的不平衡可分静不平衡 ,偶不平衡和动不平衡三种类型。静不平衡是力不平衡 ,转子质量分布中心线和转子回转中心线是平行的,有一个固定的轴心距 e ,如图4 - 14 ( a ) 。偶不平衡在静态时质量分布是平衡的 ,但其质量分布曲线和回转中心线是相交的,旋转时就会在转子两支承点上作用一对相位相反的力,实际上是一对不平衡力偶,其作用原理如图 4 - 14 ( b)所示。但是在多数情况下 ,不平衡重量是不对称分布的,称动不平衡 ,其作用原理是前两种情况的合成 ,如图 4 - 14( C) 所示。
另外,除了以上三种不平衡类型以外,还有一种不平衡叫做悬臂转子的不平衡 ,它 是指被驱动转子位于两轴承的外侧的转子不平衡情况 (如果转子位于两个轴承之间,称这种转子为简支转子) ,不平衡分类如表 4 -3 所示。
(其中H代表水平方向,V代表垂直方向,A 代表轴向) 。
