所有参试蓄电池注入电解液密度为1. 28 g/cm3±0. 01 g/cm3 (25℃)，也可以由制造商规定。
电解液液面高度应符合制造商规定，在无规定时，液面高度应高于极板10 mm～15 mm。
蓄电池环境温度设置:在试验期间，蓄电池应放置在恒温水浴槽中，温度应符合各项试验要求，其端子应高出水面上方15 mm～25 mm。
如果同一恒温水浴槽中有多个蓄电池，则蓄电池及槽壁之间距离应不小于25 mm。
蓄电池型号、尺寸、端子尺寸和极性检验用精度为1mm的直尺或具有同等以上精度的量具测量蓄电池外形尺寸、端子尺寸。
用目视和反极仪检查蓄电池的型号、端子极性。
容量试验：
20小时率容量试验
蓄电池按5.2.2完全充电结束后1 h～5 h内，并以5.2.4的方法保持在25℃士2℃环境温度中以J。
(A)电流放电在放电时间内电流值的变化应不大于士2%，放电过程中每隔2 h记录一次蓄电池电压；每隔4h记录一次电池温度。
当电压达到10.80 V时，每隔5 min记录一次蓄电池电压，当电压达到10.50 V±0.05V时，停止放电并记录放电时间和温度。
并按式(1)换算到基准温度25℃时的实际容量：
式中：

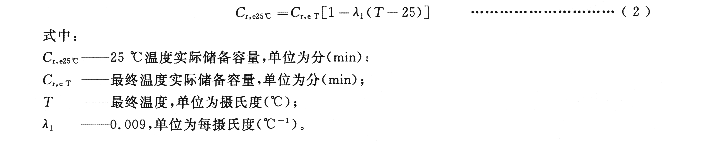

储备容量试验：蓄电池按5.2.2完全充电结束后1 h～5 h内，并以5.2.4的方法保持在25℃±2℃环境温度中，以25 A电流放电，在放电时间内电流值的变化应不大于±1%，放电过程中每隔10 min记录一次蓄电池电压，当电压达到11V时每隔l min记录一次蓄电池电压，当电压达到10.50 V士0.05 V时，停止放电并记录放电时间和温度。并按式(2)换算到基准温度25℃时的实际储备容量：
式中：
