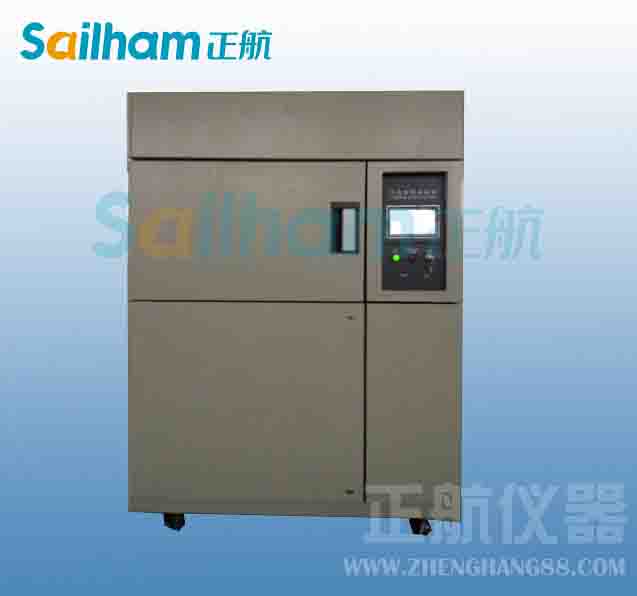

冷热冲击试验箱试验对BGA焊接的影响
文章出处:正航仪器
人气:
发表时间:2014-01-06
前段时间,正航仪器的工程师们研究发现了一个课题,关于冷热冲击试验箱针对BGA焊接的实验如此上演了:
1、冷热冲击试验,由于其温度改变率大,在高低温段停留的时间长,因此,比一般的热循环会对元器件封装造成更大的损伤,在本研究中经过600 个循环后,从切片中可发现BGA 焊接处有明显的失效行为与盲孔相连的焊接位置有空洞出现,根据热膨胀系数(CTE)不匹配系数公式Δu =Δe×L×Δt(Δe 是不同材料CTE系数间的差值,L 是元器件的最长尺寸,Δt 是温度的改变值),因为在焊料与焊盘以及盲孔内电镀铜的CTE 不一致,并且温度的改变值也很大,导致Δu 变大,焊点会受到剪切应力。
2、温度快速上升到高温段并且停留的过程中焊料还会发生高温蠕变,致使焊接位置的力学性能降低,热应力增大;由于受到应力的作用,焊料中的气体不能及时排出,造成焊料的大面积孔洞。这会阻碍热量的传递,导致局部高温,使元器件失效。
针对冷热冲击试验箱试验研究所得出的结论,工程师的小伙伴们都惊呆了,但同时也更坚信了一句话:实践检验出真知。http://www.zhsysb.com
