产品型式与命名
3.1型式

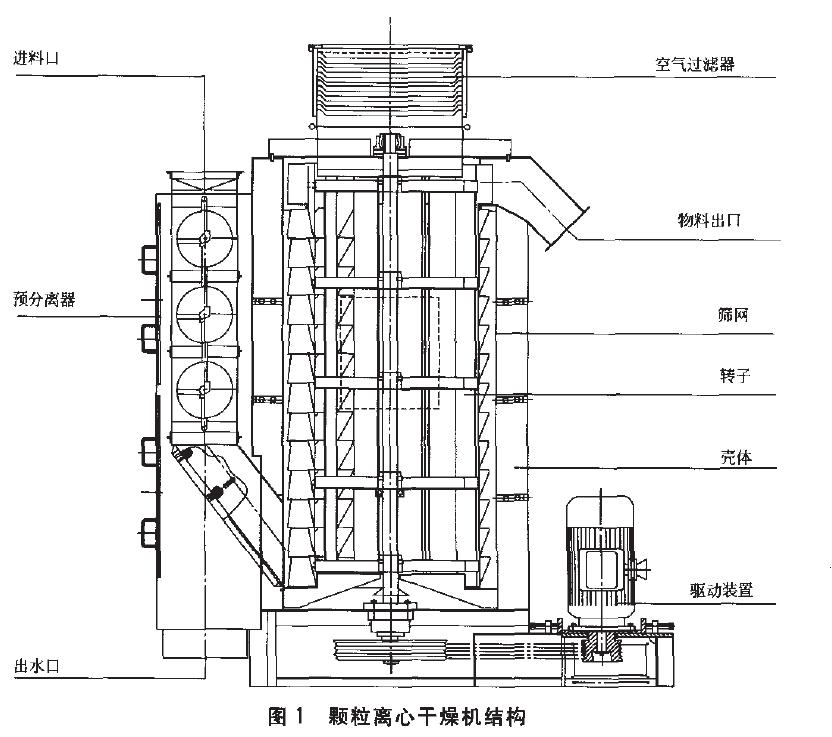

3.1.1颗粒离心干燥机主要由预分离器、转子、筛网、空气过滤器、机身和驱动装置组成,立式安装。其结构如图1所示。
3.1.2由热水携带的被干燥物料经预分离器分离出大部分水分后,物料经导料槽进入高速运转的转子中,在离心力的作用下经筛网分离出多余的表面湿分,物料被转子从设备底部提升至顶部自出料口排出完成整个干燥过程。
3.2型号
3.2.1型号表示方法

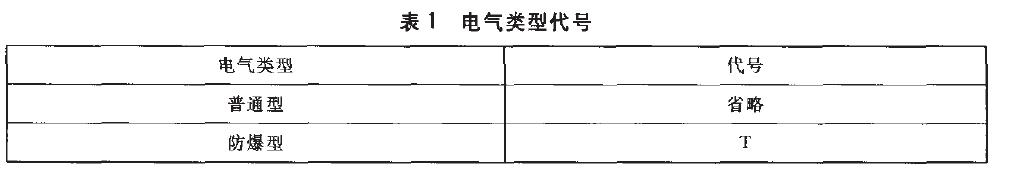

3.2.1.1电气类型代号按表1的规定。
3.2 2型号示例
转子直径为1 000mm,电气系统要求防爆的颗粒离心式干燥机,其型号为:LXG-1000T
3.3基本参数

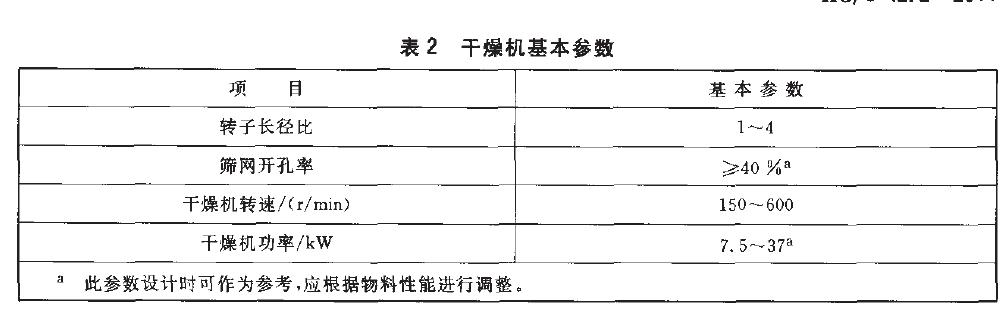

干燥机的基本参数应符合表2的规定。
4要求
4.1设计
4.1.1转子直径
干燥机转子直径(单位ram)推荐采用:500、600、800、1 000、1 100、1 200、1 300、1 400、1 500、1 600。
4.1.2整机性能
4.1.2.1空载运行时,干燥机的振动幅度不得大于100/zm。
4.1.2 2负载运行时,干燥机的噪声不得大于85 dB(A)。
4.1.2.3干燥机主机的轴承温升不得超过40℃。
4.1.2.4平均无故障工作时间应不少于8 000 h。
4.1 3零部件
4.1.3.1转子可拆部分的连接应采用防松设计,运转时不得有松动现象发生。
4.1.3.2壳体的所有检查门均应设置安全联锁装置,保证在检查门开启时转子不得运转。
4 2材料
4.2.1 干燥机主要零部件材料应有质量证明书。
4.2.2机身、壳体及转子叶片材料应符合GB/T 4237、GB/T 3274、GB/T 3280的规定。
4.2.3转轴材料应符合GB/T 702的规定。
4.2.4所有配套外购件均应符合相应产品标准的规定,并应有产品合格证。
4.3制造
4.3.1干燥机的制造除应符合本标准规定外,还应符合经规定程序批准的产品图样要求。
4.3.2转子制造完毕后应进行动平衡试验,平衡品质等级要求应符合GB/T 9239.1和GB/T 9239.2中GG.3级的规定。
4.3.3钢板冲剪件不得有裂纹、夹层、凹陷、皱褶等缺陷,并应清除尖棱和毛刺。
4.3.4焊接件手工焊的焊接接头型式应符合GB/T 985.1的规定;角接焊接接头的焊脚在图样无规定时,其高度取两焊件中较薄件的厚度。
4.3.5转子及叶片等焊接件的焊接接头表面不得有裂纹、弧坑等缺陷。
4.3.6主要零件的机加工尺寸的形位公差按GB/T 1184、精度按GB/T 1801的规定。
4.3.7转子轴头两端的同轴度公差等级不得低于8级精度等级。
4.4组装
4.4.1 所有零部件经检验合格后方可组装。
4.4.2转子在盘动时应旋转自如,与筛网之间无擦碰和互咬现象。
4.4 3转子的转动方向应与产品总图的方向一致。
4.4.4干燥机的各传动件之间应转动灵活,无异常声响。
4.4.5电气系统应配备保护接地端子,并有明显标志。
4.4.6电气系统的带电部分不应外露,固定导电零件的螺钉要有防松措施。
4.4.7对于有防爆要求的干燥机,其电气系统应符合爆炸性危险场所类别、级别的相应防爆等级规定,电气性能应符合GB/T 3836.1的有关规定。
4.4.8电气系统的导电部分对于干燥机机体之间的绝缘电阻值应大于1 M0,接地端子与电气设备金属外壳和干燥机机体之问电阻值应不大于0.1 o。
3.1型式
3.1.1颗粒离心干燥机主要由预分离器、转子、筛网、空气过滤器、机身和驱动装置组成,立式安装。其结构如图1所示。
3.1.2由热水携带的被干燥物料经预分离器分离出大部分水分后,物料经导料槽进入高速运转的转子中,在离心力的作用下经筛网分离出多余的表面湿分,物料被转子从设备底部提升至顶部自出料口排出完成整个干燥过程。
3.2型号
3.2.1型号表示方法
3.2.1.1电气类型代号按表1的规定。
3.2 2型号示例
转子直径为1 000mm,电气系统要求防爆的颗粒离心式干燥机,其型号为:LXG-1000T
3.3基本参数
干燥机的基本参数应符合表2的规定。
4要求
4.1设计
4.1.1转子直径
干燥机转子直径(单位ram)推荐采用:500、600、800、1 000、1 100、1 200、1 300、1 400、1 500、1 600。
4.1.2整机性能
4.1.2.1空载运行时,干燥机的振动幅度不得大于100/zm。
4.1.2 2负载运行时,干燥机的噪声不得大于85 dB(A)。
4.1.2.3干燥机主机的轴承温升不得超过40℃。
4.1.2.4平均无故障工作时间应不少于8 000 h。
4.1 3零部件
4.1.3.1转子可拆部分的连接应采用防松设计,运转时不得有松动现象发生。
4.1.3.2壳体的所有检查门均应设置安全联锁装置,保证在检查门开启时转子不得运转。
4 2材料
4.2.1 干燥机主要零部件材料应有质量证明书。
4.2.2机身、壳体及转子叶片材料应符合GB/T 4237、GB/T 3274、GB/T 3280的规定。
4.2.3转轴材料应符合GB/T 702的规定。
4.2.4所有配套外购件均应符合相应产品标准的规定,并应有产品合格证。
4.3制造
4.3.1干燥机的制造除应符合本标准规定外,还应符合经规定程序批准的产品图样要求。
4.3.2转子制造完毕后应进行动平衡试验,平衡品质等级要求应符合GB/T 9239.1和GB/T 9239.2中GG.3级的规定。
4.3.3钢板冲剪件不得有裂纹、夹层、凹陷、皱褶等缺陷,并应清除尖棱和毛刺。
4.3.4焊接件手工焊的焊接接头型式应符合GB/T 985.1的规定;角接焊接接头的焊脚在图样无规定时,其高度取两焊件中较薄件的厚度。
4.3.5转子及叶片等焊接件的焊接接头表面不得有裂纹、弧坑等缺陷。
4.3.6主要零件的机加工尺寸的形位公差按GB/T 1184、精度按GB/T 1801的规定。
4.3.7转子轴头两端的同轴度公差等级不得低于8级精度等级。
4.4组装
4.4.1 所有零部件经检验合格后方可组装。
4.4.2转子在盘动时应旋转自如,与筛网之间无擦碰和互咬现象。
4.4 3转子的转动方向应与产品总图的方向一致。
4.4.4干燥机的各传动件之间应转动灵活,无异常声响。
4.4.5电气系统应配备保护接地端子,并有明显标志。
4.4.6电气系统的带电部分不应外露,固定导电零件的螺钉要有防松措施。
4.4.7对于有防爆要求的干燥机,其电气系统应符合爆炸性危险场所类别、级别的相应防爆等级规定,电气性能应符合GB/T 3836.1的有关规定。
4.4.8电气系统的导电部分对于干燥机机体之间的绝缘电阻值应大于1 M0,接地端子与电气设备金属外壳和干燥机机体之问电阻值应不大于0.1 o。
