正航仪器设备技术整理开关的最小爬电距离与额定绝缘电压等范围
文章出处:正航仪器
人气:
发表时间:2015-08-14
正航仪器设备技术整理开关的最小爬电距离与额定绝缘电压等范围
1.爬电距离
开关的最小爬电距离与额定绝缘电压(或实际工作电压)、污染等级和绝缘材料组别有关。
绝缘材料组别可按其相比漏电起痕指数[CTI]划分为四个组别。
绝缘材料组别600≤CTI
绝缘材料组别 400≤CTI≤600
绝缘材料组别175≤CTI<400
绝缘材料组别100≤CTI<175

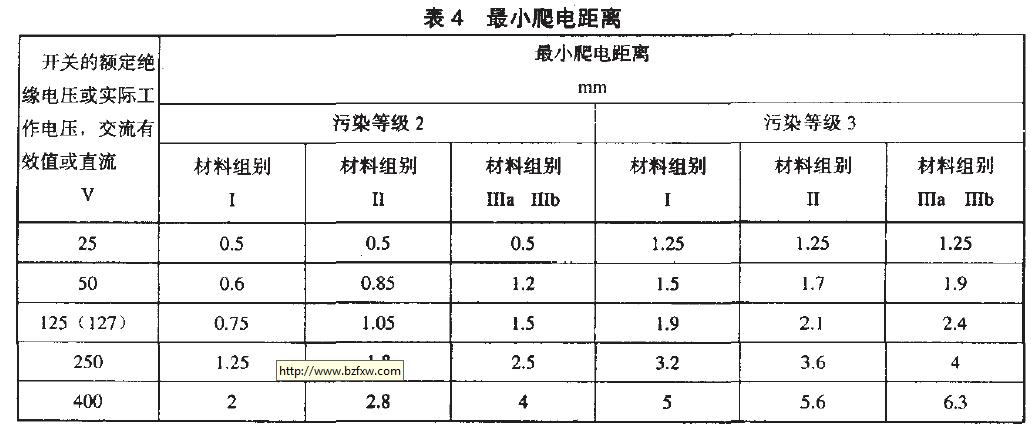

1.1规定额定冲击耐受电压值(Uimp)的开关最小爬电距离见表4.
2.未规定额定冲击耐受电压值Uimp的开关最小爬电距离应符合GB14048.5-2001中附录D规定。
2.1 操动器
2.2操动器的绝缘
开关的操动系统应与带电部件之间有良好的绝缘,以保证操作安全。
2.3操动器的运动方向
操动器的运动方向应符合GB/T4205一1984的规定.
2.4操动力(或力矩)
操作操动器所需的力(或力矩)应与指定用途相适合,应考虑操动器的尺寸、外壳或控制板的型式、安装的环境条件以及其指定用途。
最小起动力(或力矩)应足够大以防止意外操作。
2.5 (旋转开关的)旋转极限
当使用限位运动或单向动作的操动器时,这些操动器应配有能够承受5倍于实际操动力矩的强有力的限位装置。
2.6触头位置指示
开关的闭合和断开位置都应明显而清楚地指示出来。如果采用符号,则应根据GB厅4728.7--的规定。
2.7接线端子
2.8接线端子的结构要求
2.9螺钉式接线端子
接线端子的结构应能保证良好的电接触和预期的载流能力,并应有足够的机械强度,且有足够的压力夹紧导线而不会损伤导线。
接线端子的结构还应保证连接导线不会位移,致使对操作或规定的安装类别的绝缘产生有害影响。
2.10螺钉式接线端子的规格有M2.5 、M3 、M3.5 、M40 建议尽可能采用组合螺钉。
1.爬电距离
开关的最小爬电距离与额定绝缘电压(或实际工作电压)、污染等级和绝缘材料组别有关。
绝缘材料组别可按其相比漏电起痕指数[CTI]划分为四个组别。
绝缘材料组别600≤CTI
绝缘材料组别 400≤CTI≤600
绝缘材料组别175≤CTI<400
绝缘材料组别100≤CTI<175
1.1规定额定冲击耐受电压值(Uimp)的开关最小爬电距离见表4.
2.未规定额定冲击耐受电压值Uimp的开关最小爬电距离应符合GB14048.5-2001中附录D规定。
2.1 操动器
2.2操动器的绝缘
开关的操动系统应与带电部件之间有良好的绝缘,以保证操作安全。
2.3操动器的运动方向
操动器的运动方向应符合GB/T4205一1984的规定.
2.4操动力(或力矩)
操作操动器所需的力(或力矩)应与指定用途相适合,应考虑操动器的尺寸、外壳或控制板的型式、安装的环境条件以及其指定用途。
最小起动力(或力矩)应足够大以防止意外操作。
2.5 (旋转开关的)旋转极限
当使用限位运动或单向动作的操动器时,这些操动器应配有能够承受5倍于实际操动力矩的强有力的限位装置。
2.6触头位置指示
开关的闭合和断开位置都应明显而清楚地指示出来。如果采用符号,则应根据GB厅4728.7--的规定。
2.7接线端子
2.8接线端子的结构要求
2.9螺钉式接线端子
接线端子的结构应能保证良好的电接触和预期的载流能力,并应有足够的机械强度,且有足够的压力夹紧导线而不会损伤导线。
接线端子的结构还应保证连接导线不会位移,致使对操作或规定的安装类别的绝缘产生有害影响。
2.10螺钉式接线端子的规格有M2.5 、M3 、M3.5 、M40 建议尽可能采用组合螺钉。
