湿热试验是环境可靠性测试的重要组成部分，而凝露现象则是湿热试验中最常见也最棘手的问题之一。凝露不仅会干扰温湿度场的均匀性，更可能导致试验样品短路、腐蚀或性能劣化，直接影响试验的有效性与安全性。如何从结构设计层面主动控制凝露，已成为环境试验设备制造的核心技术课题。

一、凝露的物理机理：从露点说起

凝露的本质是湿热空气遇冷后，水分在温度低于露点的表面凝结成液态水的物理现象。放置在试验箱内的样品，当其表面温度低于试验箱内空气的露点时，就会产生凝露。露点温度与空气中的水蒸气含量（绝对湿度）直接相关——水汽含量越高，露点温度越高，凝露越容易发生。

在湿热试验中，凝露的产生主要源于热惯性导致的温度滞后。以交变湿热试验的升温阶段为例：试验箱内环境温度迅速升高，但由于产品本身的热惯性，其表面温度上升滞后于环境温度。当湿热的环境空气遇到温度仍低于露点的产品表面时，水汽便凝结成露滴。同理，在降温阶段，箱体内壁的温度下降速度通常快于箱内空气，也会导致内壁表面凝露。

GB/T 2424.2-2005《湿热试验导则》专门用一节阐述了凝露的产生机理及其控制。标准明确指出：防止凝露的核心思路，是控制试验样品的温度或使样品达到试验温度后再调整相对湿度至规定值。

二、防凝露结构设计的核心技术模块

当前主流的防凝露技术采用“多重防护、协同发力”的策略，核心包括三大模块：关键部位主动加热、箱体结构热阻隔、智能预测性调控。

（一）观察窗防凝露设计

观察窗是凝露的“重灾区”。湿热试验箱内部高温高湿，而观察窗外侧处于常温环境，巨大的温差使玻璃表面极易结雾结霜。

正航仪器核心技术方案：采用双层中空玻璃并嵌入透明导电膜（或发热丝），低温工况下自动加热至40~60℃，使玻璃表面温度始终高于环境露点。观察窗玻璃发热是试验箱主动防凝露设计的必然结果，属于国际通用的技术方案（如ISO 9022-20标准中明确要求）。部分高端设备还在玻璃周边布置硅胶发热丝，确保热量均匀传导至整个观察窗区域。

（二）箱体壁面防凝露结构

箱体内壁和顶部的凝结水如果滴落在试验样品上，将直接导致试验失败。因此，箱体壁面的防凝露设计至关重要。

1. 壁面主动加热

正航仪器在内壁与门体夹层中内置加热带，顶板布置加热线（呈蛇形分布以实现加热面积大、加热更均匀）。当外壁温度可能低于内胆露点时，加热系统自动启动，维持壁面温度略高于箱内露点2~3℃，从源头阻断水汽凝结。相关专利技术表明，通过在内箱顶部嵌入蛇形加热线，当外胆温度高于内胆温度时便不会产生凝露。

2. 多重热阻隔与保温

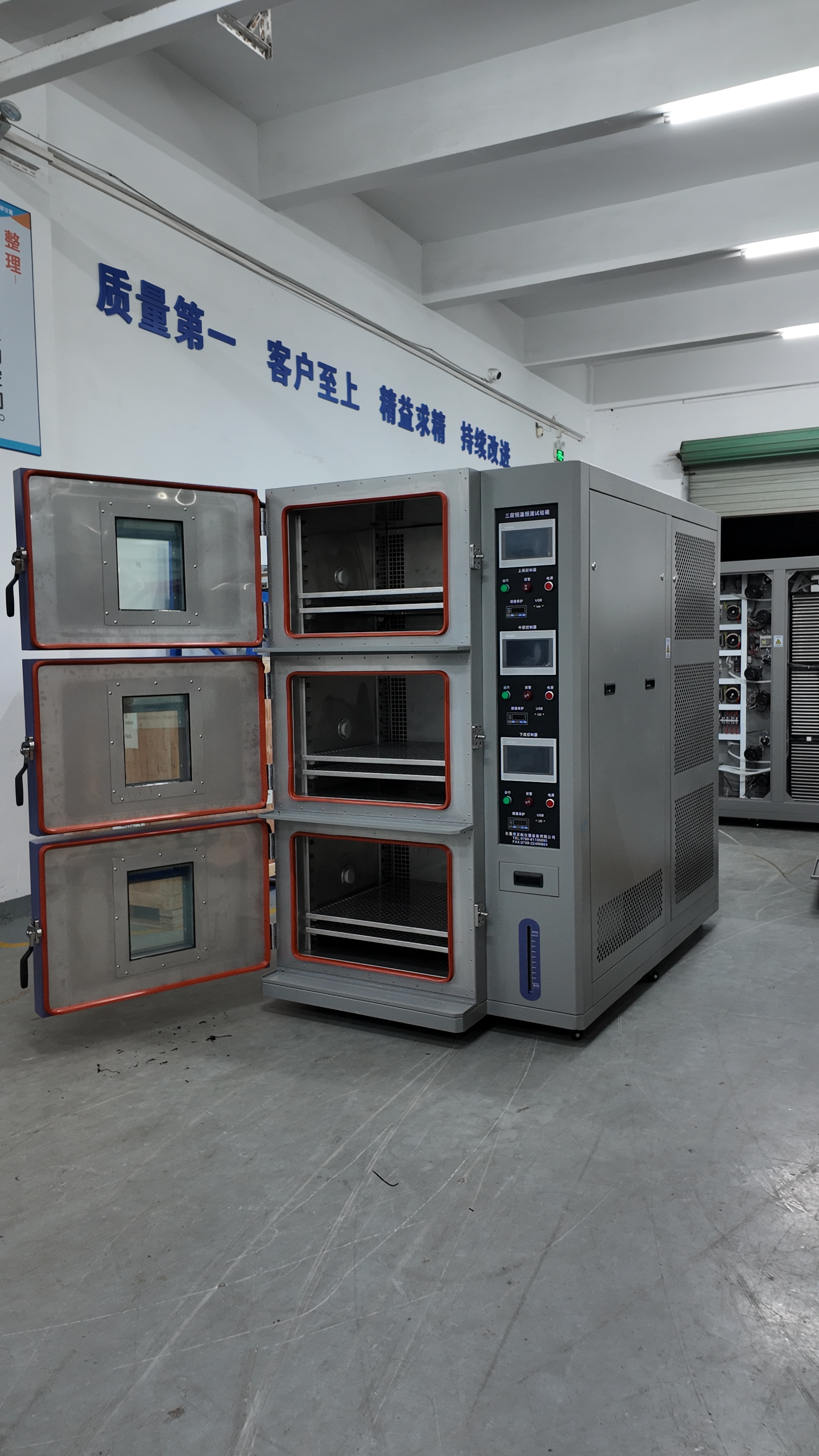

正航仪器采用“真空绝热层（导热系数≤0.004W/(m·K)）+高密度聚氨酯保温层”的复合结构，构建高效热阻隔屏障。在试验箱底部安装保温材料，将箱底与设备内部隔离开，可以有效减少热量传递，降低水分的形成。对于复层式试验箱，层间填充导热系数≤0.02W/(m·K)的高密度聚氨酯保温材料，配合双道氟橡胶密封结构，有效阻断层间热量传递与湿气串扰。

3. 双重密封与气压平衡

正航仪器升级箱体密封结构，采用耐高低温的硅胶密封条与多层迷宫式密封接口，有效阻断外部湿气侵入。同时增设智能气压平衡装置，在温度剧烈变化时自动调节箱内外压力差，防止湿空气通过缝隙渗入。

（三）风道系统与气流组织优化

均匀的温度场是防止局部凝露的前提。

正航仪器核心技术方案：采用“上送下回”的循环方式，配合弧形导流板，使气流在箱内形成螺旋状均匀循环。在出风口设置特殊设计的均流装置，将集中的气流分解为多个细密的微气流，既保证了气流分布的均匀性，又避免了强风直接冲击样品。通过合理规划风道，使箱内空气均匀流通，避免出现局部温度过低或过高的区域。部分先进设备采用双循环风道系统，由长轴轴流风机、不锈钢多翼式离心风轮及循环风道组成，进一步改善了温湿度均匀性。

（四）内胆导流与排水结构

即使采取了主动防凝露措施，仍可能有微量冷凝水产生。如何将这些水安全排出，是结构设计的“最后一道防线”。

正航仪器内胆采用3~5°倾角的弧形斜角设计，侧壁设置环形导流槽，引导冷凝水沿内壁自然流向底部集水槽，避免水滴直接滴落至样品或电气元件。集水槽采用SUS304不锈钢材质，表面做防粘涂层，减少水垢附着；排水管选用耐腐耐热管材，保持≥2%倾斜度，避免积水与倒灌。试验箱的凝结水应连续排出，排出的凝结水如未净化不能重复使用。

（五）智能露点预判与动态调控

传统的防凝露设计是被动的——出现问题再解决，除此之外正航仪器还采用了智能预判技术，实现了从被动防御到主动预防的跨越。

正航仪器核心技术方案：控制系统内置结露预判算法，通过高精度温湿度传感器实时监测箱内温湿度组合，当检测到接近凝露临界点时，自动微调加热功率或除湿参数，规避局部过冷风险。部分高端设备采用模糊自整定PID控制与Smith预估控制相结合的防凝露控制系统，通过数字温湿度传感器采集测试区信息，由控制器对加热器和排风扇进行精准调控。

更为前瞻的方案是将露点约束纳入试验程序的前置条件——在试验程序编制阶段就预判全温域范围内的凝露风险点，并提前规划加热补偿策略。

三、防凝露结构设计的工程要点

综合上述技术模块，防凝露结构设计的核心可以概括为三条原则：

原则一：消除温差。凝露产生的根本条件是“表面温度＜露点温度”。通过主动加热、高效保温等手段，确保所有可能与湿热空气接触的表面温度始终高于露点，是防凝露的第一性原理。

原则二：阻断湿源。通过多重密封设计、气压平衡装置，阻断外部湿空气的侵入。试验前通过高温烘干使蒸发器、风道等部位的水分变成水蒸气，再通入干风将湿空气置换出来。

原则三：疏导为主。对于不可避免产生的冷凝水，通过科学的导流与排水结构设计，安全地将水排出箱外，避免对样品造成二次伤害。

四、结语

凝露并非湿热试验箱的“必然顽疾”。通过针对性的结构设计与系统优化，完全可将其控制在无损测试精度的范围内。从观察窗的加热导电膜到箱体壁面的加热带与保温层，从优化风道到智能露点预判，每一项防凝露结构设计都围绕着一个核心目标——让设备内所有表面的温度始终高于露点温度。

选择具备成熟防凝露方案的东莞正航仪器试验箱设备，不仅是保障产品质量验证准确性的基石，更是提升实验室运营效率、降低长期维护成本的关键决策。对于设备制造商而言，防凝露结构设计能力已成为衡量技术水平的核心指标之一；对于实验室用户而言，在设备选型阶段重点关注厂商的防凝露技术沉淀，是避免后期“凝露困扰”的最有效手段。
